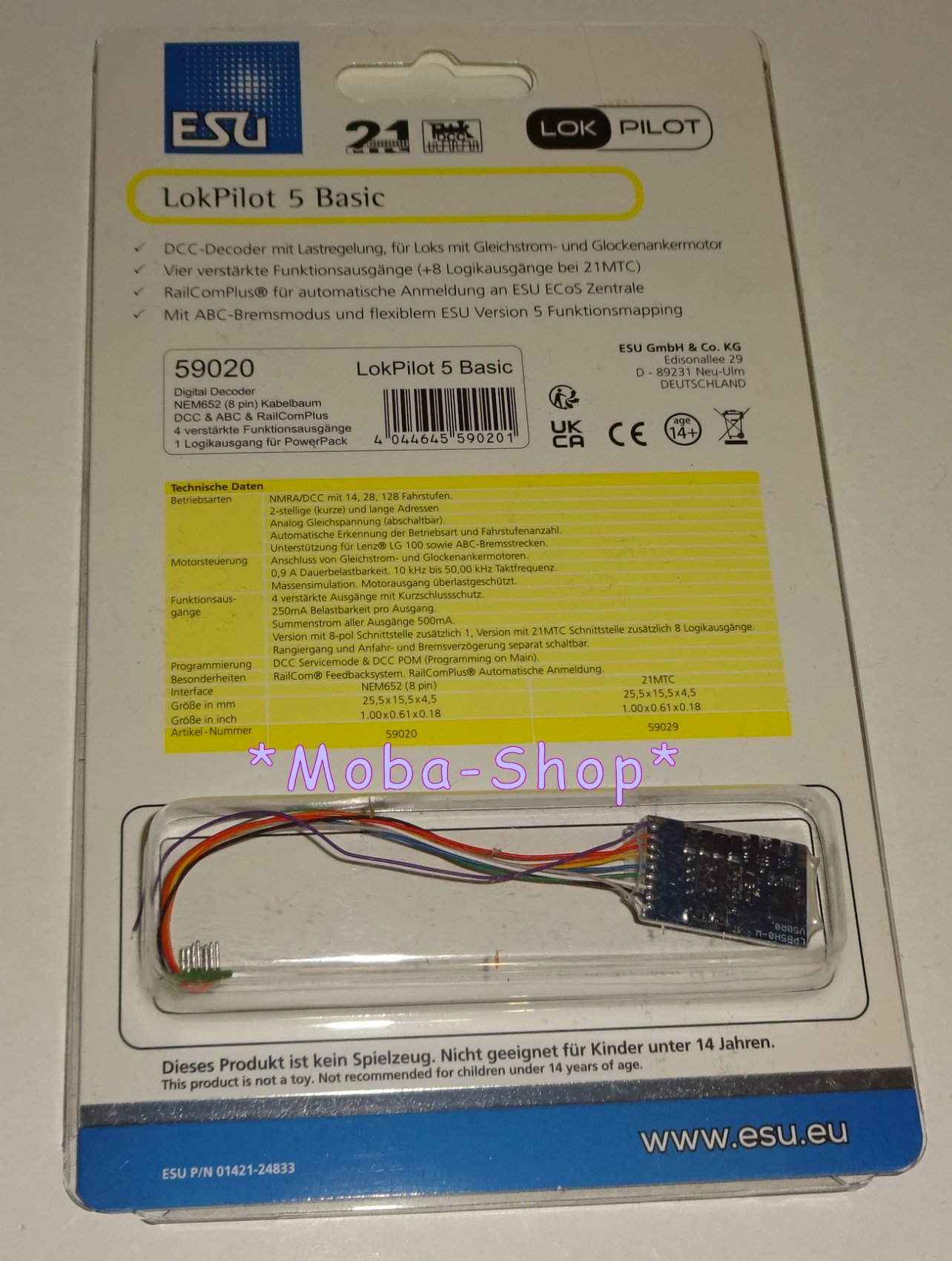

ESU 59020 "LokPilot 5" Basic, DCC, 8-pol. Schnittstelle, NEM 652
Datenblatt hier zum Download:
ESU59020.pdf
Während LokPilot 5 Decoder zweifellos alle erdenklichen Anforderungen selbst der anspruchsvollsten Experten erfüllen können, suchen doch viele Modellbahner nach einem robusten, qualitativ hochwertigen DCC-Decoder für Ihre Standardanforderungen, der noch dazu bezahlbar sein soll.
Der LokPilot 5 Basic wurde mit dem Ziel entwickelt, einen zeitgemäßen Decoder mit einem vernünftigen Funktionsumfang zu einem vernünftigen Preis anzubieten.Der LokPilot 5 Basic wird in zwei Ausführungen geliefert: Neben einer Version mit einer 8-poligen NEM-Schnittstelle ist auch eine Ausführung mit 21MTC-Schnittstelle erhältlich.
Somit empfiehlt sich der LokPilot 5 Basic vor allem für den Einsatz in Spur-H0-Fahrzeugen.
Betriebsarten:
Der LokPilot 5 Basic ist ein „reinrassiger“ DCC-Decoder. 14 bis 128 Fahrstufen sind so selbstverständlich wie 2- und 4-stellige Adressen. Es können bis zu 20 Funktionen ausgelöst werden. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.
Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können, existieren Hilfsregister.
Der LokPilot 5 Basic Decoder erkennt die Märklin® Bremsstrecken ebenso wie das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Der LokPilot 5 Basic Decoder kann auf analogen Gleichstrombahnen eingesetzt werden. Die Höchstge-schwindigkeit kann hierbei separat eingestellt werden.Der Decoder schaltet zwischen den Betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts eingestellt werden.
Funktionen:
Der LokPilot 5 Basic besitzt in jeder Ausführung 4 verstärkte Funktionsausgänge. Bei der Ausführung mit 21MTC-Interface kommen noch 8 Logik-Level-Ausgänge an der Schnittstelle hinzu, zwei davon sind auch zur Ansteuerung von Servos geeignet. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden.
Motorsteuerung:
Die Motorsteuerung des LokPilot 5 Basic liefert bis zu 0.9A Dauerstrom. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das bislang typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor.
Betriebssicherheit:
An den LokPilot 5 Basic kann auf Wunsch ein PowerPack zur Überbrückung dreckiger Schienenab-schnitte angeschlossen werden.
Schutz:
Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.
